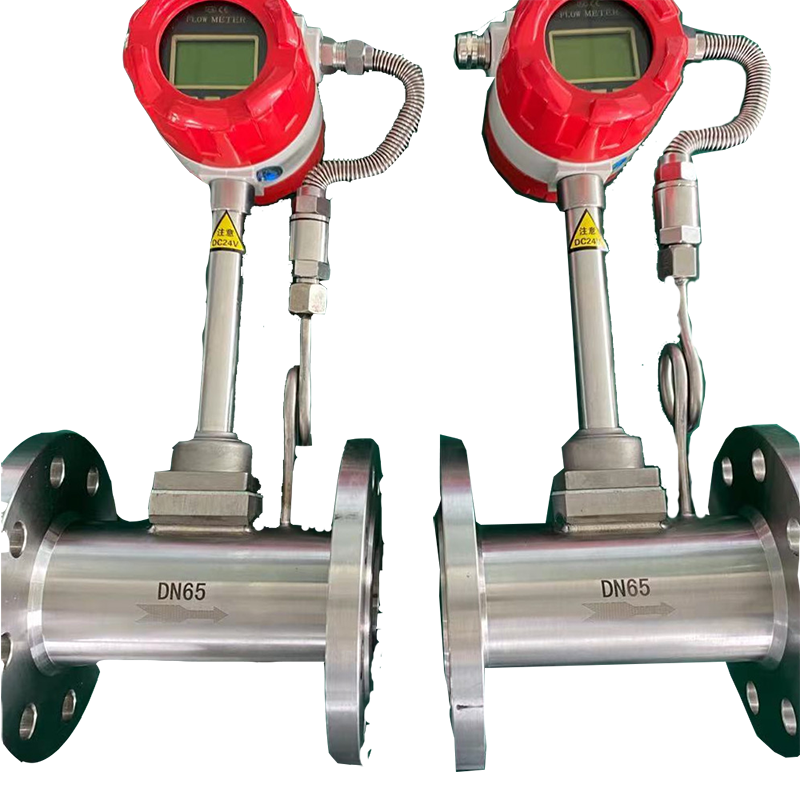

0510-82833316 渦街流量計根據卡門漩渦原理生産的速度式流量計，可用於常規氣體、蒸汽和液體的測量和計量。渦街流量傳感器具有較高的精度和比較寬的量程比，在使用中無可動部件，能夠提高機械穩定性和減少維護量。渦街在測量工況體積時幾乎不受介質溫度、壓力及組分的影響 ，因此便於儀表的标定生産，因此渦街流量傳感器廣泛用於生産生活中。
技術參數：
公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～100，-40～250，-40～330；電容式： -40～400，-40～500（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
準確度 | ±1%R，±1.5%R； 插入式：±2.5%R， |
範圍度 | 1：6～1：25 |
供電電壓 | 傳感器：DC 24V（直流）； 電池供電型：3.6V電池 |
輸出信号 | 方波脈沖(不包括電池供電型)：高電平≥供電電壓減去1V，低電平≤1V；電流 ：4～20mA |
壓力損失系數 | 符合JB/T9249标準 Cd≤2.4 |
防爆标志 | EXiaIICT4 Ga |
本安參數 | Ui= 28VDC，Ii=100mA，Pi=0.657W，Ci=0.μF，Li=0mH |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
适用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制标準電流輸出型 (4～20mA) ≤1500m；負載電阻≤500Ω； RS485≤1200m. |
渦街流量計的流量範圍 ：
不同口徑儀表測量流量範圍會有所不同，儀表選擇過程中一定要按照流量使用範圍來選擇儀表，忌諱的是按照管道粗細選擇儀表。根據管道選擇儀表的弊端是：很容易由於流量不足導緻測量誤差。
渦街流量計的流量範圍判定是以工況流量爲依據，因此儀表選用中将流量轉化爲工況流量然後對比流量範圍表，盡可能使常用流量在儀表測量的中間範圍 。
儀表口徑 (mm) | 液體 | 氣體 | ||
測量範圍 (m3/h) | 輸出頻率範圍 (Hz) | 測量範圍 (m3/h) | 輸出頻率範圍 (Hz) | |
15 | 0.3～5 | 24～400 | 4～20 | 352～1761 |
20 | 0.6～10 | 23～382 | 6～30 | 254～1273 |
25 | 1.2～16 | 21～320
| 8～55 | 161～1112 |
32 | 1.8～20 | 18～200 | 10～120 | 97～1172 |
40 | 2～40 | 10～190 | 27～205 | 134～1018 |
50 | 3～60 | 8～150 | 35～380 | 87～952 |
65 | 4～85 | 6～120 | 60～640 | 71～764 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 54～696 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～548 |
125 | 20～350 | 3.2～57 | 150～2000 | 26～346 |
150 | 30～450 | 2.8～43 | 347～4000 | 34～392 |
200 | 45～800 | 2～31 | 560～8000 | 23～326 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18.5～229 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～216 |
(300) | 100～1500 | 5.5～87
| 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 | 協議 | ||
