1

顯示儀對流量信号和檢驗信号均無顯示

1. 電源未接通，給定電壓不對。

2. 顯示儀有故障
。

1. 接通電源，按要求給定電壓。

2. 檢修顯示儀表。

2

顯示儀表對“校驗”信号有顯示但對流量信号無顯示。

1. 傳感器與顯示儀間接線有誤，或有開路，短路，接觸不良等故障

2. 放大器有故障或損壞。

3. 轉換器（線圈）開路或短路。

4. 葉輪被卡住。

管道無流體流動或堵塞。

1. 對照附圖四，檢查接線的正確 性和接線質量。

2. 維修或更換放大器。

3. 維修或更換線圈。

4. 清洗傳感器及管道
。

開通閥門或泵，清洗管道。

3

顯示儀表工作不穩；計量不正確
。

1. 實際流量超出儀表的計量範圍或不穩定。

2. 儀表系數K設置有誤。

3. 傳感器内挂上纖維等雜質
。

4. 液體内有氣泡存在。

5. 傳感器旁有較強的電磁場幹擾。

6. 傳感器軸承及軸嚴重磨損。

7. 傳感器電纜屏蔽層或其它接地導線與線路地線斷開或接觸不良。

8. 顯示儀表故障。

1. 使被測流量與傳感器的測量範圍相适應，並穩定流量。

2. 使系數K設置正確。

3. 清洗傳感器。

4. 採取消氣措施，消除氣泡。

5. 盡量遠離幹擾源或採取屏蔽措施。

6. 更換”導向件“或“葉輪軸”。

7. 對照附圖四，将線接好。

8. 檢修顯示儀表。

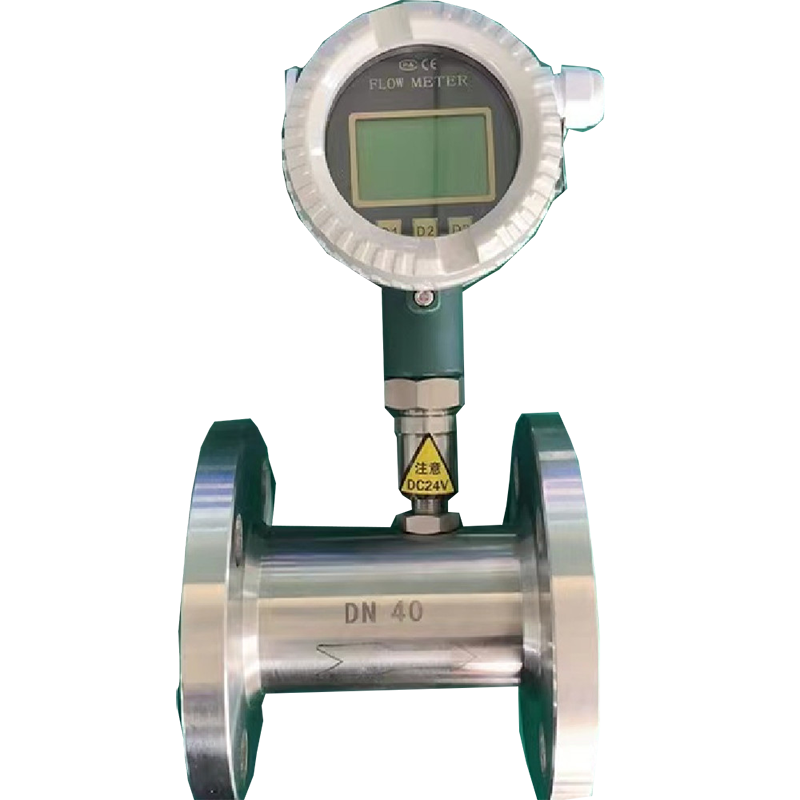

類

型

LWGY

基本型，+5-24DCV供電，

LWGB

4~20mA兩線制電流輸出，遠傳変送型

LWY

電池供電現場顯示型

LWYC

現場顯示/4~20mA 兩線制電流輸出

LWYD

RS485通訊輸出

公

稱

通

徑

4

4mm，普通渦輪流量範圍0.04~0.25m3/h

6

6mm，普通渦輪流量範圍0.1~0.6m3/h

10

10mm，普通渦輪流量範圍0.2~1.2m3/h

12

12mm，普通渦輪流量範圍0.2~2m3/h

15

15mm，普通渦輪流量範圍0.6~6m3/h

20

20mm，普通渦輪流量範圍0.7~7m3/h

25

25mm，普通渦輪流量範圍1~10m3/h

32

32mm，普通渦輪流量範圍1.5~15m3/h

40

40mm，普通渦輪流量範圍2~20m3/h

50

50mm，普通渦輪流量範圍4~40m3/h

65

65mm，普通渦輪流量範圍7~70m3/h

80

80mm，普通渦輪流量範圍10~100m3/h

100

100mm，普通渦輪流量範圍20~200m3/h

125

125mm，普通渦輪流量範圍25~250m3/h

150

150mm，普通渦輪流量範圍30~300m3/h

200

200mm，普通渦輪流量範圍80~800m3/h

防

爆

無标記，爲非防爆型

B

防爆型

精度

等級

A

精度0.5級

B

精度1級

渦輪

類型

A

寬量程渦輪

B

普通渦輪
