音叉液位開關

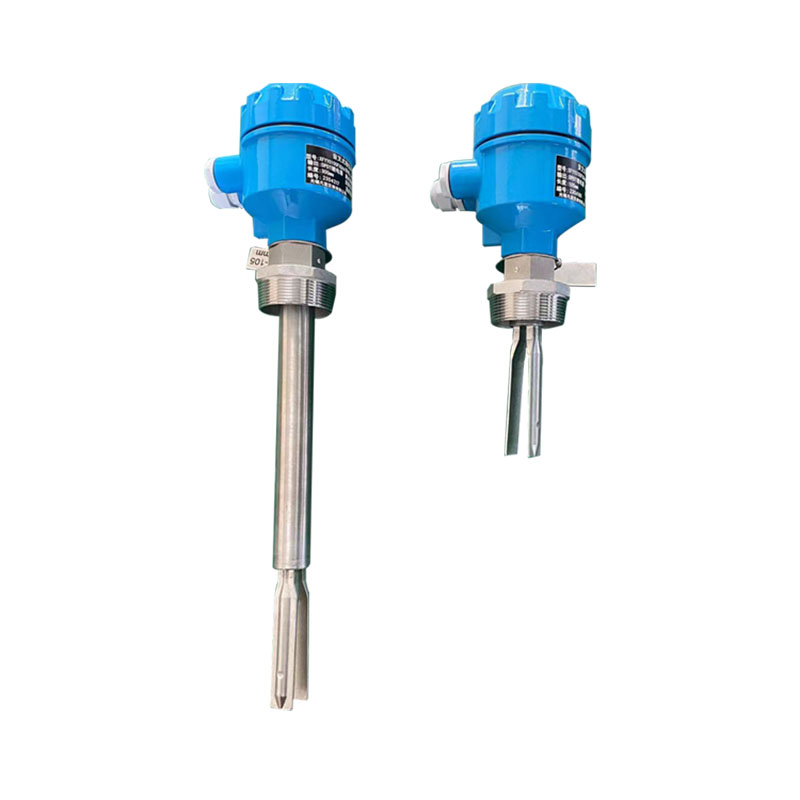

  • 音叉物位開關.jpg

音叉液位開關

ProductDetails:

音叉液位開關是一種新型的物位開關。叉體由晶體激勵産生振動，當叉體末端被液體浸沒時 ，振動頻率發生變化，這一變化通過電子線路檢測出來並輸出一個開關量，從而實現液位的上、下限報警和控制。

聯系我們

ProductDescription:

應用範圍：

       音叉液位開關适用於灌内或管道内各種物料/液體介質的高低位檢測，産品應用面廣泛如纖業、橡膠業、輪胎業、水泥業、鋼鐵業、食品廠、醫藥廠、石化廠、飼料廠…等産業原料/制程/成品桶槽之物液位控制。

産品概述：

       XFYYC型音叉液位開關是一種新型的物位開關。叉體由晶體激勵産生振動，當叉體末端被液體浸沒時，振動頻率發生變化，這一變化通過電子線路檢測出來並輸出一個開關量，從而實現液位的上、下限報警和控制。音叉式物位開關被稱爲“電氣浮子” ，凡使用浮球液位開關和由於結垢、湍流、攪動、氣泡等原因不能使用浮球液位開關的場合均使用“電氣浮子” 。由於音叉式物位開關無活動部件，因此無需維護和調整，是浮球液位開關的升級換代産品。本系列産品有普通型、本安型、隔爆型 ，适用於不同要求的環境場合使用。
特點：
1、适應性強：被測液體不同的電參數對測量均不産生影響，結垢 、湍流、攪動、氣泡、中等粘度、高壓等惡劣條件對檢測也無影響；

2、免 維 護：無活動部件 ，使用簡單，堅固耐用；

3、無需調校：不受被測介質的電參數影響，常規無需調試；

4、掉電數據保存：高低位停斷電保護，安全可靠。
主要技術指标：

1：供電電源：直流24VDC；交流220VAC、50/60Hz

2：工作溫度：-20～200℃

3輸出方式：DPDT繼電器觸點輸出、RS485通信（選配）

4觸點容量：220VAC 5A

5：防爆等級 ：本安型：ExiaIICT4-CT6，隔爆型：ExdIICT4-CT6

選型說明：

XFYYC

音叉液位開關

|

45

0 : 标準型

1: 加長型

2: 耐酸/堿性

注 ：45精小型

100：标準型

200：振棒型

|

100

3：耐酸/堿性加長型

4:衛生接頭型

5：衛生接頭加長型


200

4：防爆标準型

5：防爆加長型

6：電纜型（精小型）

|

|

尺寸

C：3/4”(20A)(精小型)

D:1"(25A)

E: 1-1/2"(40A)

F: 2" (50A)

|

|

G: 2-1/2"(65A)

H: 3"(80A)

I: 4"(100A)

J: 5"(125A)

|

|

K: 6"(150A)

S: 特殊規格

3：1-1/4”


|

|

|

規格

M: 5kg/cm2

N: 10kg/cm2

O: 150Lbs

P :  300Lbs

|

|

|

Q: PT (外牙)

R: PF(G)(外牙)

T :BSP(外牙)

W:PN10(10Bar)

|

|

|

X: PN16(16Bar)

Y: PN25(25Bar)

Z: PN40(40Bar)

U : NPT

|

|

|

S : 特殊規格



|

|

|

|

A

供電電壓：220VAC

|

|

|

|

D

供電電壓：18-36VDC

|

|

|

|

P

12~55 Vdc 3 wire PNP/ NPN Output

|

|

|

|

S

特殊規格

|

|

|

|

|

電氣連接

A: M20x1.5

B：M12 x1(90o)彎頭

|

|

|

|

|

C: M12x1(180o)

D: DIN頭43650

|

|

|

|

|

E: 電纜出線

F：M12x1及CABLE 标 線長2M,PVC 24AWG)

|

|

|

|

|

|

接液材質

4：SUS304

6：SUS316

|

|

|

|

|

|

7：不鏽鋼+PFA

8：表面噴塗四氟

|

|

|

|

|

|

|

0500

500mm以下

探棒長度

※500mm爲基數

|

|

|

|

|

|

|

1000

501~1000mm

|

|

|

|

|

|

|

1500

1001~1500mm

|

|

|

|

|

|

|

|

T0

溫度：常溫

|

|

|

|

|

|

|

|

TT

其它值(單位℃)

|

|

|

|

|

|

|

|

|

P0

壓力 ：常壓

|

|

|

|

|

|

|

|

|

PT

其它值(單位BAR)

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

XFYYC

100

D

M

A

A

6

100

T0

P0

選型舉例

XFYYC100标準型音叉開關，G1螺紋接口，供電電壓 ：220VAC，M20*1.5電氣接口，接液材質：316L，不含螺紋長度100mm，常溫，常壓
